Схемы подключения центрального замка

Подключение центрального замка Toyota Lexus

Выше приведена схема подключения центрального замка на некоторых автомобилях Toyota и Lexus.
Ниже в таблице соответствие проводов по некоторым моделям. Эти провода находятся внутри дверей, водительской и пассажирской. Если штатно открывается сначала только водительская дверь, то вторым нажатием/поворотом ключа открываются остальные двери. При этом необходим второй импульс на открывание при подключении только в водительской двери. При раздельном подключении (в пассажирской двери) будут открываться остальные двери.

Автомобиль

Водительская дверь.

Пассажирская дверь

А

В

С

А

В

С

GS 300/400

98год и последующие

Серый

Розовый/

черный

Розовый/

Зеленый

Зеленый

Розовый/

Черный

Розовый/

зеленый

RX 300

98год и последующие

Серый

Розовый

Розовый/

Синий

Серый

Розовый

Розовый/

синий

LS 400

99 и 00года

Серый

Зеленый/

оранжевый

Зеленый

Серый

Зеленый/

оранжевый

Зеленый

IS 300

01год и последующие

Синий/

черный

Зеленый/

красный

Зеленый/

Черный

----

----

----

Avalon

00год и последующие

Салатовый

Синий/

белый

Синий

Желтый

Синий/

белый

Синий/

желтый

Sequoia

01год и последующие

Красный/

желтый

Салатовый/

черный

Салатовый/

Красный

Красный/

желтый

Салатовый/

черный

Салатовый/

красный

Highlander

01год и последующие

Зеленый

Розовый

Розовый/

синий

Серый****

Синий/

белый***

Салатовый/

зеленый

**** Эти провода находятся за правой боковиной в салоне.

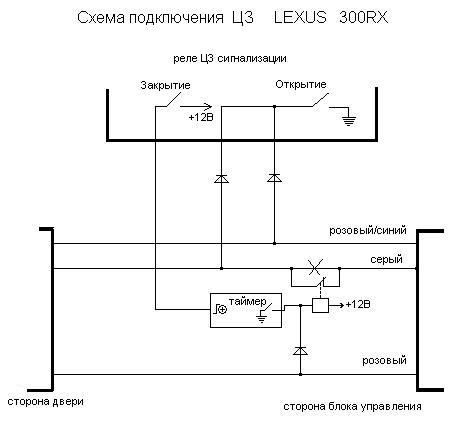

Следующая схема имеет лишь небольшое отличие от предыдущей. На Lexus RX 300 была в наличии система "Комфорт", т.е. при удержании ключа в положении закрыто, поднимались все стекла и закрывался люк. Было решено добавить в схему таймер. Подключение было только в водительской двери.

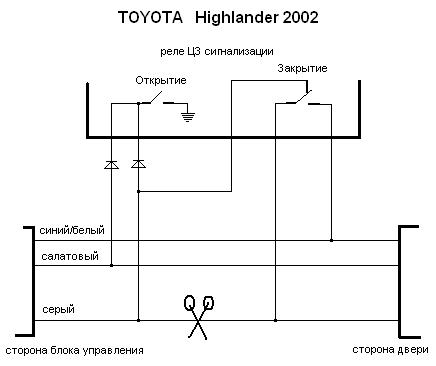

Еще одна схема являющаяся интерпретацией первых двух. Использовалась на Toyota Highlander 2002года. С водительской двери поднималось только одно стекло водителя, клиент пожелал что бы управлять сразу всеми дверьми. Подключение было в ногах переднего пассажира, за правой боковиной.
